柔性橡胶软接头的使用规则是什么
发布时间:2023-08-21 浏览 299次

柔性 橡胶接头是由织物增强的橡胶件与平形活接头、松套金属法兰或螺纹管法兰组成,用于管道隔振降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。

按外形分为:同心等径、同心异径、偏心异径。

按结构分为:单球体、双球体、弯头球体。

按连接形式分为:法兰连接、螺纹连接、螺纹管法兰连接。

按工作压力分:0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa五个等级。

柔性橡胶接头性能特点:

1、体积小、重量轻、弹性好、安装维修方便。

2、安装时可产生横向、轴向、角向位移,不受管道不通心,法兰不平行的限制。

3、工作时可降低结构传递噪音,吸振能力强。

柔性橡胶接头使用范围:

由于柔性橡胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。


柔性橡胶接头使用说明:

高层给水使用柔性橡胶接头时,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。固定支撑或托架的力必须大于轴向力,否则也应安装防拉脱装置。

柔性橡胶接头适用介质:

根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各个品种,适应多种介质和环境连接方式:一般有丝扣连接、法兰连接、卡箍连接等等。

柔性橡胶接头材质:

柔性橡胶接头球体是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。根据介质不同所采用的橡胶材质也不同,有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。

柔性橡胶接头具体分类有:

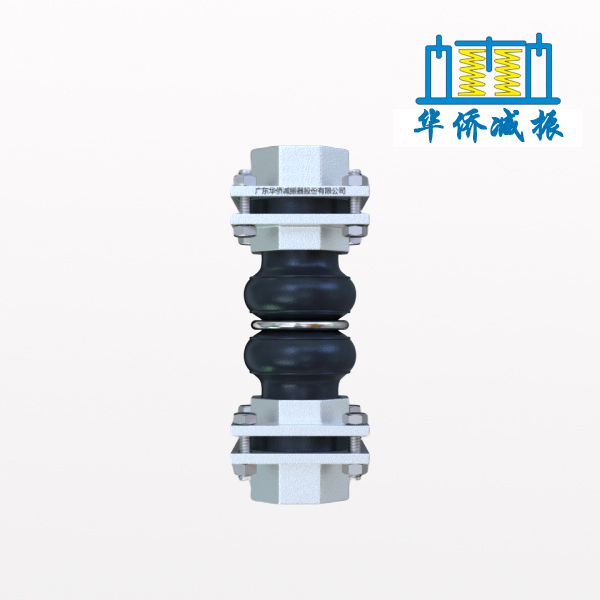

JGD型可曲挠合成柔性橡胶接头,JGD-A型可曲挠双球体柔性橡胶接头,JGD-A1型加强式可曲挠双球柔性橡胶接头,JGD-A2型可曲挠双球体丝连柔性橡胶接头,JGD-B型弹力管道减震器(异径接头),JGD-C型风机盘管柔性橡胶接头,JGD-D型橡胶隔振垫,WTX型可曲挠合成橡胶弯头,ZT、ZTB、ZTG型阻尼弹簧隔振器,HTXDJ型弹性吊架等,同时该产品的基本使用规则如下:

1 必须根据管线的工作压力、连接方式、介质和补偿量选择合适的型号,其数量根据减噪位移要求选择。

2 当管道产生瞬间压力且大于工作压力时应选用高于工作压力一个档位的接头。(如:管道启动瞬间压力>1.0MPa时,应选用工作为1.6MPa的接头。瞬间压力>1.6MPa时,应选用2.5MPa的接头)。

3 当管道介质为酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。

4 连接橡胶接头的法兰应是阀门法兰或符合GB/T9115.1(RF)的法兰。

5 可曲绕橡胶接头正常适用介质是温度在0-60℃的普通水,特殊介质如:油、酸碱、高温及其他腐蚀性和质地坚硬的情况下,应选用相对应的特耐材料橡胶接头,不可盲目串用或通用。

可曲挠橡胶接头使用在水泵进出口时,应位于近水泵一侧,与水泵之间应安装金属变径接头,且安装在变径的大口径处。

7 当管道位移量≥接头的最大补偿量时,应增加接头的数量来平行位移量,严禁为了调整管道的超差,使接头处于极限的扰曲位移和偏差状态,更不能超限度(伸缩、位移、偏转等),使用具体安装数据见下表。

8 高层给水或悬空给水,管道应固定在吊架、托架或锚架上,且不能让接头承受管道自身重量和轴向力,否则接头应配备防拉脱装置(其承受力必须大于管道轴向力)。

9 安装橡胶接头时,螺栓的螺杆应伸向接头外侧,每一法兰端面的螺栓按对角加压的方法反复均匀拧紧,防止压偏。丝口接头应使用标准扳手匀力拧紧,不要用加力杆加力使活接头滑丝、滑棱和断裂,而且要定期检查,以免松动造成脱盘或渗水。

10 橡胶接头在初次承受压力(如:安装试压等)后或长期停用再次启用前,应将螺栓重新加压拧紧再投入运行。
